型号：KBT-BJX
BANDAO SPORTS是依据YD/T1235.1—2002《通信局(站)低压配电系统用电涌保护器技术要求》和GBl8802. 1—2011《低压配电系统的电涌保护器(SPD)第一部分：性能要求和试验方法》标准设计制造，应用于低压配电系统的防雷保护，防止雷击产生的脉冲浪涌及瞬间过电压对用电设备造成损害，适合各种电网制式。该电源防雷箱并联安装在电源线路上，不影响电源线路的正常工作。广泛应用于移动通信基站、微波通信站、电信机房、计算机网络、石油化工、工业厂矿等领域的电子电源设备的防雷及操作过电压保护。
KBT-BJXBANDAO SPORTS内部关键器件均采用优质产品，具有防爆阻燃、结构合理、性能可靠、响应迅速、雷电通流量大、漏流小等特点，同时具备劣化指示、声光告警、雷击次数记录、远程告警干点输出等功能。雷电计数器可方便用户了解线路遭受雷电入侵的频次，具有智能休眠和上电唤醒功能，通过感应唤醒进行雷电计数记录。正常情况下为休眠状态，指示灯和数码显示不亮，按“读数”按键即可显示雷击次数，同时工作状态指示灯亮灯，20秒后自动恢复到休眠状态，节能环保。
|
名称 |

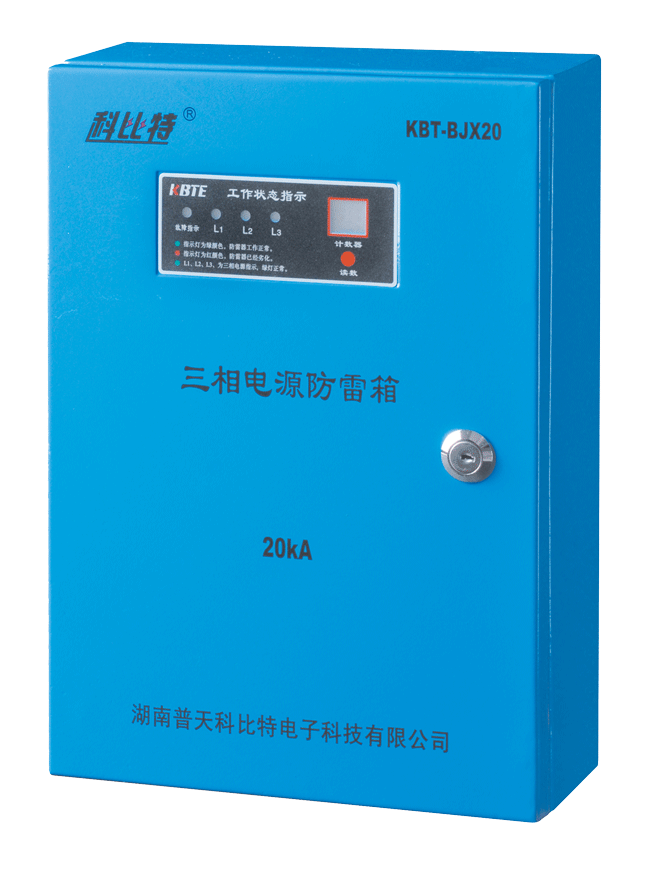

模块化通信基站专用三相电源防雷箱 |

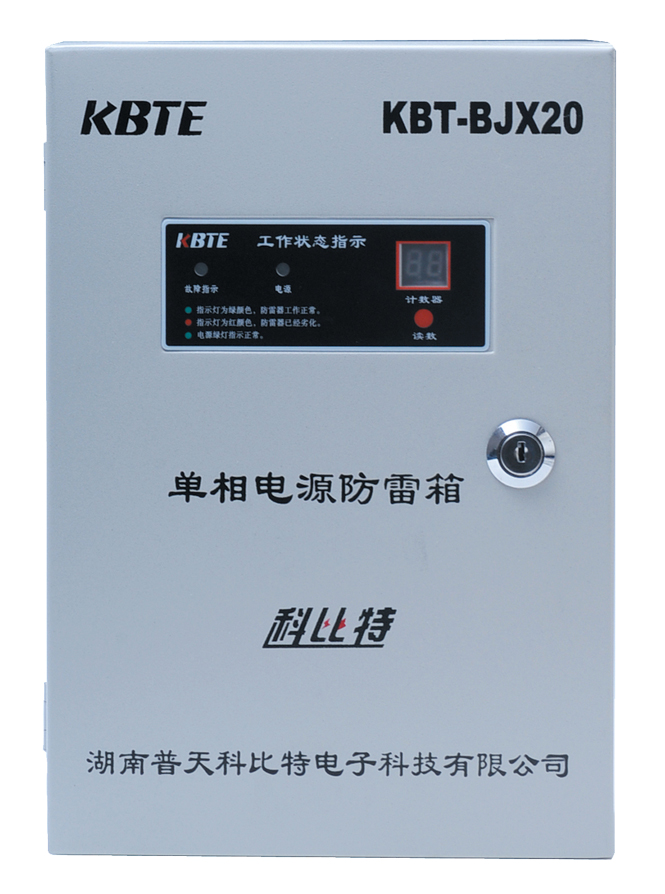

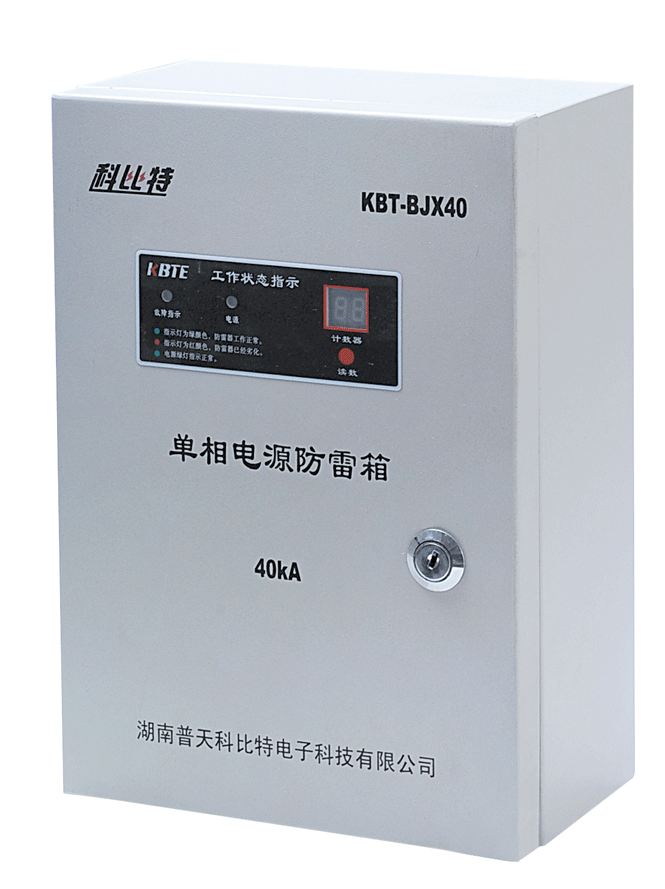

模块化通信基站专用单相电源防雷箱 |
|||||||||||||
|
产品编码 |
X05-01 |
X05-02 |
X05-03 |
X05-04 |
X05-05 |
X05-06 |
X05-07 |
X05-08 |
X05-09 |
X05-10 |
X06-01 |
X06-02 |
X06-03 |
X06-04 |
|
|
型号 |
KBT-BJX40 |
KBT-BJX40 |
KBT-BJX40 |
KBT-BJX20 |
KBT-BJX40 |
KBT-BJX20 |
|||||||||
|
规格 |
380/200 |
380/160 |
380/120 |
380/100 |
380/80 |
380/60 |
380/40 |
380/75 |
380/50 |
380/20 |
220/75 |
220/40 |
220/30 |
220/20 |
|
|
保护级别 |
第一级 |
第一级 |
第二级 |
第二级 |
第三级 |
第二级 |
第三级 |
||||||||
|
试验类别 |
T1(Ⅰ级) |
T2(Ⅱ级) |
T2(Ⅱ级) |
T2(Ⅱ级) |
T2(Ⅱ级) |
T2(Ⅱ级) |
|||||||||
|
额定工作电压Un（V） |
AC220/380 |
AC220/380 |
AC220/380 |
AC220/380 |
AC220 |
AC220 |
|||||||||
|
最大持续工作电压Uc（V） |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
|
|
标称放电电流In（kA） |
200 |
160 |
120 |
100 |
80 |
60 |
40 |
75 |
50 |
20 |
75 |
40 |
30 |
20 |
|
|
最大放电电流Imax（kA） |
/ |
/ |
/ |
250 |
200 |
150 |
100 |
200 |
125 |
50 |
200 |
100 |
75 |
50 |
|
|
冲击电流（10/350μs）Iimp（kA） |
50 |
40 |
30 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
|
电压保护水平Up（kV） |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
1.5 |
2.5 |
2.5 |
2.0 |
1.5 |
|
|
连接导线标准（mm2） |
≥6 |
≥6 |
≥6 |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
≥4 |
≥2.5 |
≥4 |
≥4 |
≥2.5 |
≥2.5 |
|
|
接地线标准（mm2） |
≥10 |
≥10 |
≥10 |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
≥6 |
≥4 |
≥6 |
≥6 |
≥4 |
≥4 |
|
|
外形尺寸（mm） |
450×320×135 |
450×320×135 |
350×250×95 |
300×210×125 |
300×210×97 |
||||||||||
|
外壳防护等级 |
IP54 |
IP54 |
IP20 |
IP54 |
IP20 |
||||||||||
|
安装方式 |
挂墙安装，开孔尺寸355×220mm,开4个φ10mm×50孔 |
挂墙安装，开孔尺寸355×220mm,开4个φ10mm×50孔 |
挂墙安装，开孔尺寸326×132mm,开3个φ6mm×50孔 |
挂墙安装，开孔尺寸250×120mm,开4个φ6mm×50孔 |
挂墙安装，开孔尺寸278×141mm,开3个φ6mm×50孔 |
||||||||||
|
指示灯及雷电计数器 |
带智能休眠功能的雷电计数、工作指示、故障指示，按读数按钮显示，20秒后自动休眠。 |
||||||||||||||
|
劣化指示 |
脱离器动作后，按读数按钮，故障指示灯红色显示 |
||||||||||||||
|
响应时间t（ns） |
＜25 |
||||||||||||||
|
保护模式 |
L/N-PE或者L-N,N-PE |
||||||||||||||
|
外壳材料 |
冷轧钢板，表面静电喷塑 |
||||||||||||||
|
外壳阻燃等级 |
UL94-V0 |
||||||||||||||
|
推荐串联过流保护器 |
内置断路器 |
||||||||||||||
|
接口类型 |
M5螺丝压接 |
||||||||||||||
|
工作温度（℃） |
-40～+85 |
||||||||||||||
|
参考标准 |
IEC61643-1:2005 GB18802.1-2011 |
||||||||||||||
广泛应用于移动通信基站、微波通信站、电信机房、计算机网络、石油化工、工业厂矿等领域的电子电源设备的防雷及操作过电压保护。
