GB50054《低压配电设计规范》：低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

    第1字母表示电源端与地的关系

    T：电源变压器中性点直接接地。

    I：电源变压器中性点不接地，或通过高阻抗接地。

    第二个字母表示电气装置的外露可导电部分与地的关系

    T：电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

    N：电气装置的外露可导电部分与电源端接地点有直接电气连接。

    后续字母描述中性线与保护线的关系：

    S ：中性线和保护线分开

    C ：那边中性线和保护线合并（一条导线）

    不同的接地方式，浪涌保护器如何选型？

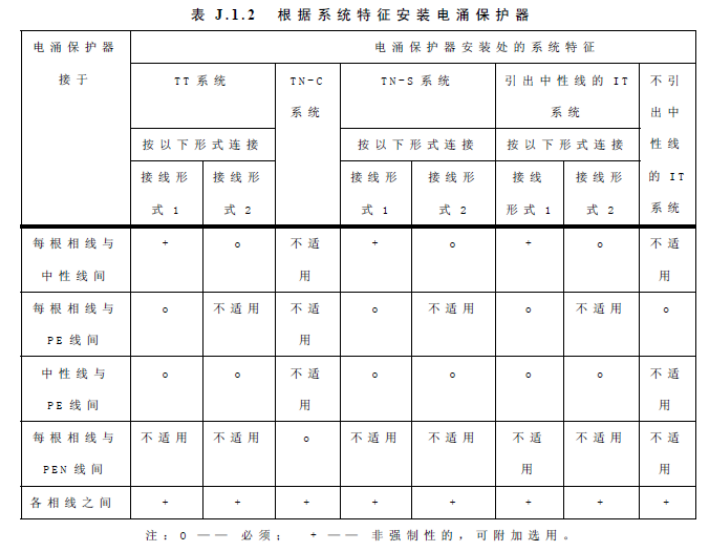

    根据GB50057附录J表J.1.2所示：

    其中接线形式1表示SPD安装在RCD的负荷侧，接线形式2代表SPD安装在RCD的电源侧。

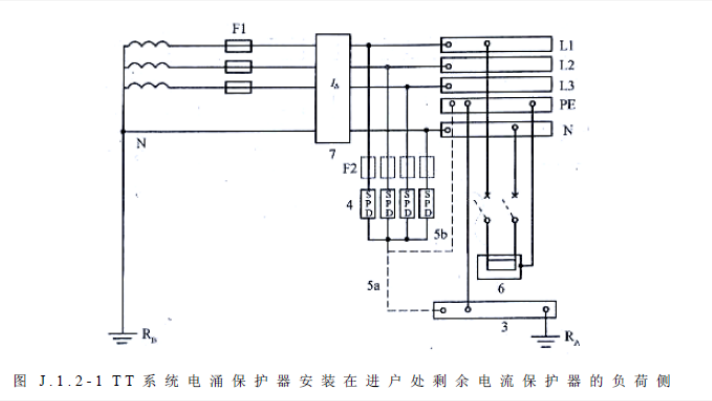

    如图所示：TT系统SPD浪涌保护器安装在RCD的负荷侧时，使用4P接线模式，实现了L线与PE线、N线与PE线之间的共模保护。

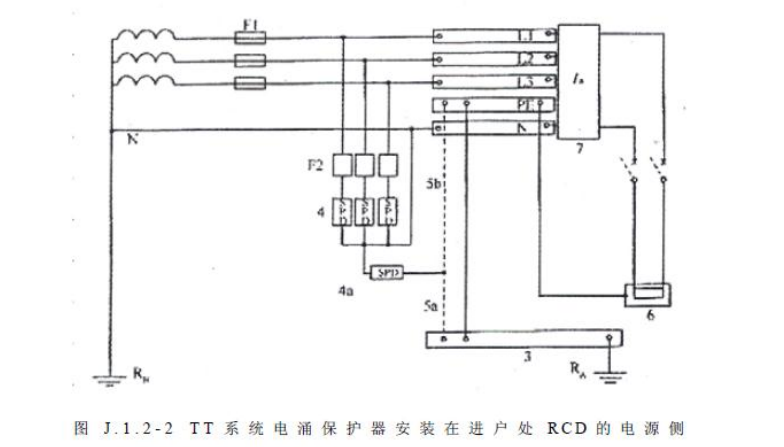

    如图所示：TT系统SPD安装在RCD的电源侧时，相线和PE线中不能直接连接，接线模式为3P+N模式，4个浪涌保护器中有一个充当了N和PE线之间的共模保护，而另外三个连接在L和N线之间实现的是差模保护。

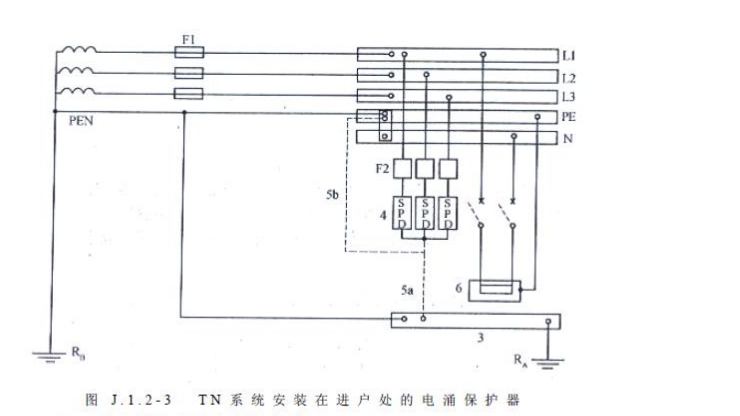

    如图所示：TN-C系统N线和PE线合并为一条线，称为PEN线，此时电路系统中实际上为相线和PEN线单独连接，为3P接线模式。

    TN-S系统SPD安装在RCD的负荷侧时，使用4P接线模式，SPD浪涌保护器安装在RCD的电源侧时，相线和PE线中不能直接连接，连线模式为3P+N模式。

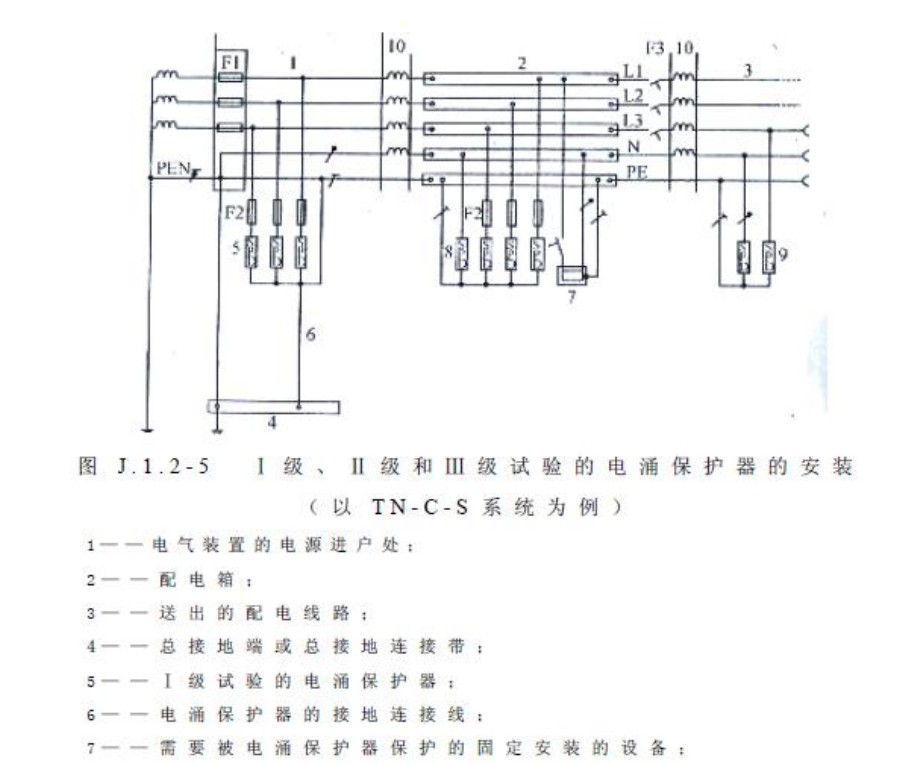

    如图所示：TN-C-S系统前部分为TN-C方式供电，后部分从PEN线中分出N线和PE线。在N与PE线的连接处SPD用3P，在N与PE线分开10m以后安装SPD时用4P，即在N与PE线间增加一个。

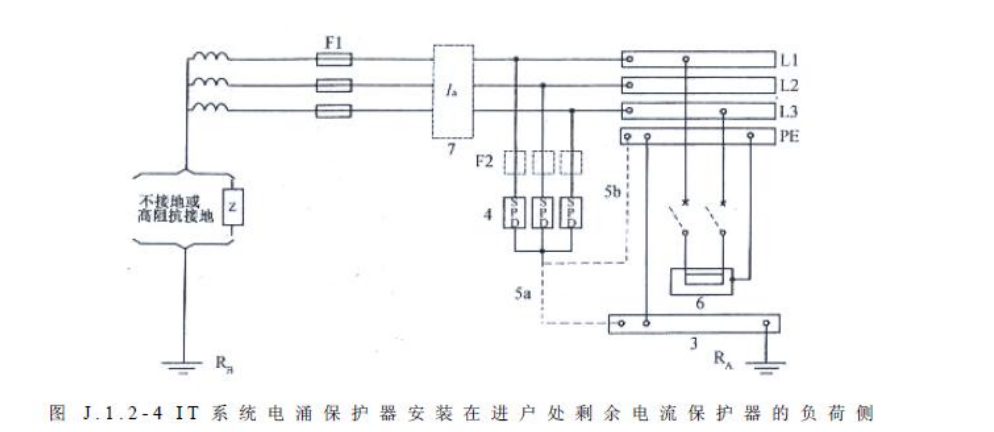

    不引出中线的IT系统，实际上只使用了3P的接线模式；引出中线的IT系统SPD安装在RCD的负荷侧时，使用4P接线模式；SPD安装在RCD的电源侧时，相线和PE线中不能直接连接，接线模式为3P+N。
